鋼管水浸法超聲波探傷設備你選對了嗎？

鋼管探傷的必要性

隨著社會發展的需要，各行各業對鋼管的表面及內部質量都有較高的要求，然而在鋼管企業生產過程中，由于鋼管材料中夾渣與材料疏松，使成型后的鋼管表面與內部會出現裂紋或折疊等缺陷，從而讓鋼管品質不高。所以在出廠前必須對鋼管缺陷進行可靠的檢測。

鋼管無損檢測主要有超聲波探傷、射線探傷、渦流探傷、磁粉探傷和滲透探傷等，企業生產量大的話建議選擇超聲波探傷，超聲波探傷對鋼管內部的面積型缺陷有較高的靈敏度，超聲波可對鋼管整個壁厚方向進行檢測，最重要的是可以檢測內壁缺陷及壁厚，這是其它方法所不及的。

鋼管水浸法超聲波探傷原理

鋼管由于曲率大、管壁薄，采用直接接觸法探傷難以實現，所以一般采用水浸法探傷。其原理是: 將水浸縱波聚焦探頭置于水中，利用超聲波縱波聚焦探頭發出的超聲縱波斜入射至鋼管表面，超聲探頭放置于鋼管底部水槽中，形成螺旋掃查模式，探頭與鋼管以水做為耦合劑，且耦合用水可以循環使用。探出缺陷后，儀器給出報警信號，并進行噴標標記，最后有傷鋼管撥至廢品槽，無傷鋼管傳送至成品區。

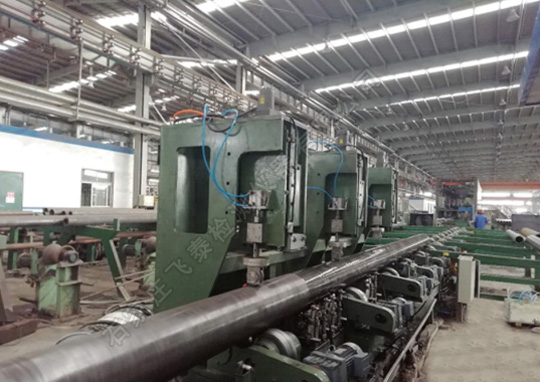

鋼管水浸法超聲波探傷設備有三套檢測主機，實現縱傷、橫傷、分層測厚檢測

鋼管超聲波探傷采用多通道檢測，拿32通道的超聲波探傷設備為例：超聲縱傷檢測用12個檢測通道，分別實現兩個方向入射各6通道的超聲波探傷。橫傷檢測共占用16個檢測通道，實現兩個方向入射各8通道的超聲波探測。分層、測厚檢測共用4個檢測通道。

鋼管水浸法超聲波探傷流程

開機將鋼管吊至至上料臺架→撥料裝置再將鋼管撥至旋轉輥道→旋轉輥道傳動鋼管螺旋前進→前壓緊定位機構落下→超聲探頭跟蹤裝置升起→超聲波探傷開始→后壓緊定位機構落下→旋轉輥道傳動鋼管螺旋前進至下料輥道→確定有無缺陷給出相應信號→根據有無缺陷完成下料或分選。

超聲波探傷設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。以上各種狀態均可通過急停開關實現復位停止運行。

如何選擇鋼管水浸法超聲波探傷設備

飛泰檢測儀器生產的鋼管水浸法超聲波探傷設備為交鑰匙工程，飛泰負責除土建、能源以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。買方負責土建施工，建造操作室并提供一路動力供電電源、一路照明供電電源及一路接地端一路水源、氣源；飛泰負責設備之間及其與操作室之間相關連接線路。飛泰負責該設備機上氣動配管、中間配管、分配器、閥臺、連接頭或法蘭等，買方負責提供壓縮氣氣源。飛泰對設備的完整性、技術的先進性和實用性負責，直到質保期結束（三年—除人為因素外）。
