輪對輪輞水浸超聲探傷設備_自動化無損檢測_飛泰檢測儀器

發布時間：2022/10/28 14:54:52

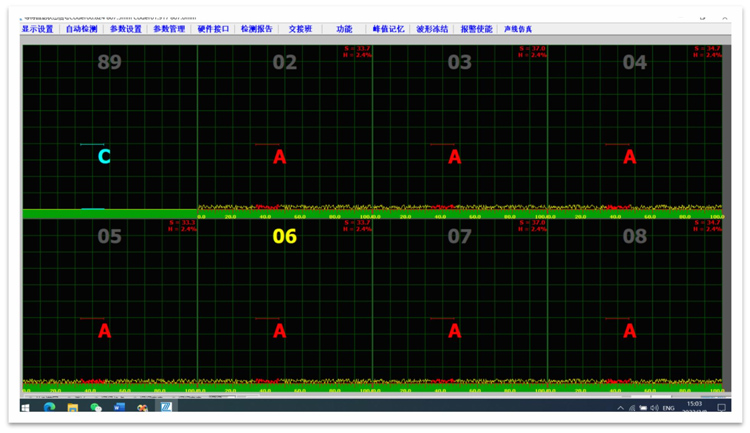

輪對輪輞超聲波探傷設備包含 ST-8 型超聲波檢測儀器、數據處理系統，計算機控制系統組成。超聲波檢測儀器采用以太網絡結構的計算機分布系統，每個探傷通道具有獨立的超聲波發射、接收放大、濾波、檢波和數字化采樣電路，同步脈沖發射等功能。

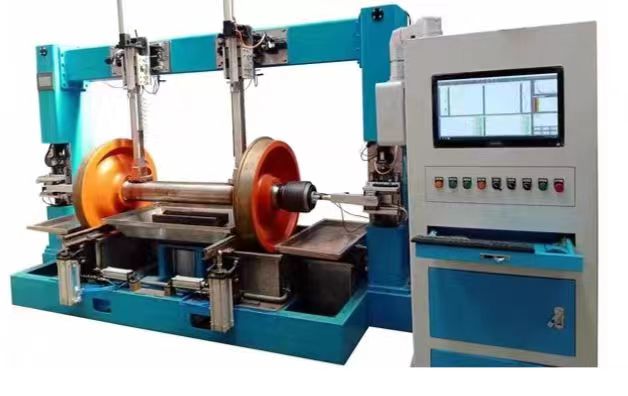

輪對探傷設備

輪輞水浸探傷

全水浸垂直入射，產生縱波，探頭采用平面垂直入射，以車輪輪輞內側面和外內側面作為探查面進行超聲檢測。探頭呈品字排布車輪每旋轉一圈，完成局部超聲覆蓋掃查，隨之檢測探頭外移進行待查區掃查，每次移動相鄰超聲覆蓋面疊加區域不小于 10%，直至探頭全覆蓋掃查。

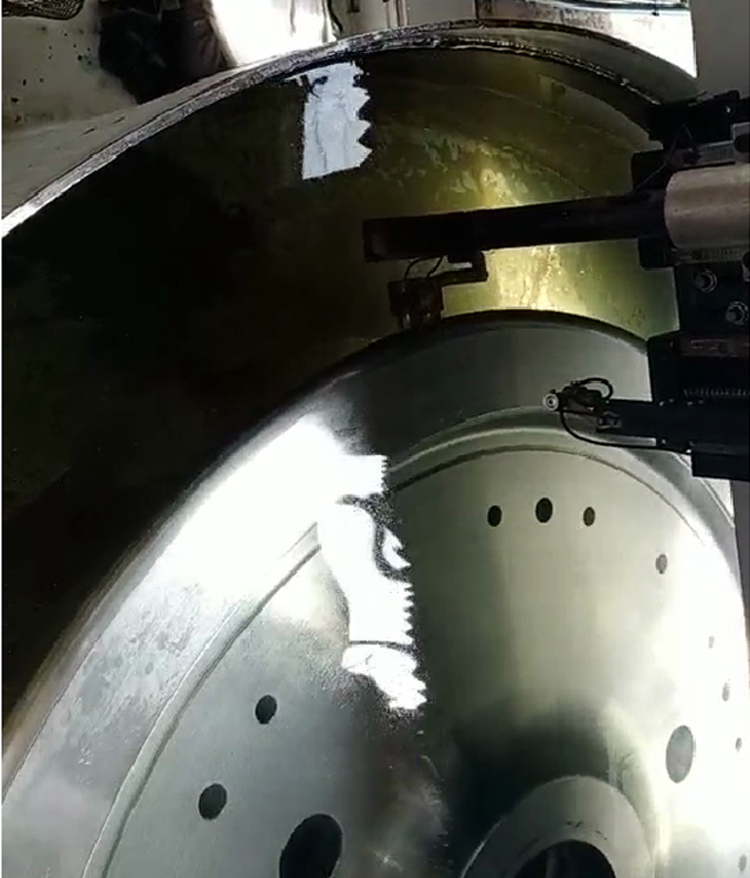

輪輞水浸超聲探傷設備

工件檢測規格及要求

1、檢測車輪直徑范圍：Φ800～1250（mm）

2、檢測車輪轂孔范圍：Ф150～Ф300mm

3、檢測車輪表面粗糙度范圍：Ra1.6～12.5μm

4、可裝卡工件的最大承車輪：1600kg

5、探頭掃查覆蓋率：≥20%

6、探頭與探測面相對移動速度：100～300 mm/s

7、自動狀態下探傷速度（輪輞/輻板/輪轂）：10—5(分鐘/個 )

8、探傷標準：

GB/T10061-1999 《A 型脈沖反射式超聲波探傷儀通用技術條件》

GB/T10062-1999 《超聲探傷用探頭性能測試方法》

TB-T 2995-2000 鐵道車輪和輪箍超聲波檢驗

儀器參數性能指標

1、數字采樣頻率： ≥100MHz

2、工作頻率范圍： 0.5~20MHz

3、衰減器調節：共 100dB(0.1dB 步進)每 12dB 誤差≤1dB

4、探傷靈敏度： ≥54dB

5、檢波方式：正負檢波、全檢波及射頻

6、垂直線性： ≤3%

7、平線性： ≤0.3%

8、靈敏度余量： ≥56dB（2.5MHz 鋼中縱波）

9、分辨率： ≥36dB

10、平均電噪聲： ≤6%

11、動態范圍： ≥26dB

12、探測深度（檢測范圍）：0~3000mm（鋼縱波）

13、放大器帶寬：1MHz~10MHz（相對 3dB）

14、數字采樣誤差：信號幅度從最大變最小的變化量不能大于全屏高度的正負 3%。

15、溫度的穩定性：溫度每變化 10°時，參考回波的幅度和范圍的變化不能超過正負 3%和正負 1%。.預熱后的穩定性：在開機后的 30min 內，信號波幅的變化不能超過全屏幕高度的正負 1%，信號位置信的變化不能超過全屏幕寬度 0.2%
